济宁文化中心“群众艺术馆”幕墙工程项目不简单，接连创造了两个“中国幕墙之最”。

　　

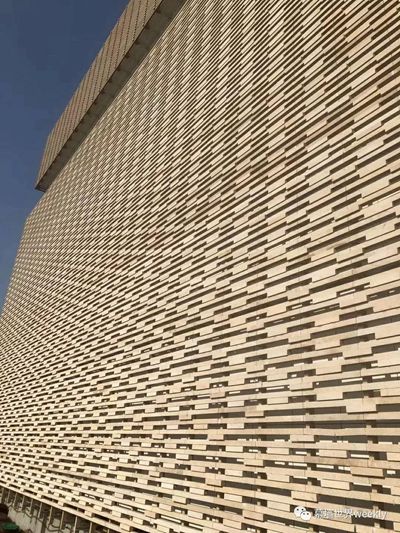

　　最大面积的“天然石材格栅”单体

　　石材格栅双层幕墙，两层幕墙间距一米一，外挑钢件0.9米~1.2米,石材格栅面积超过一万平米。用天然花岗岩打造的6.5万根石材格栅线条总长约4.6万米。内幕墙为玻璃、铝板幕墙，双侧幕墙设开启窗、逃生口、消防开启格栅门等功能设施。

　　



　　



　　△石材格栅和内幕墙的间距1.1米

　　



　　△逃生开启窗

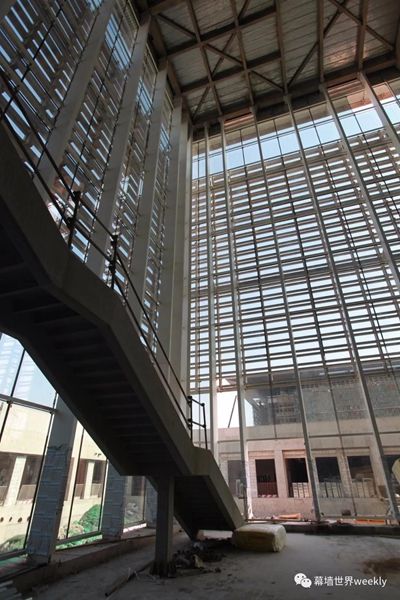

　　最大跨度的幕墙转角空间

　　“群众艺术馆”东南角部分，打造了中国单体建筑最大的转角空间。单跨跨度28米的龙骨，近1000平米的大跨度幕墙面在这里转角，再配上向外挑出1.2米的外幕墙石材格栅，从内望去，高大威严，层次分明，殿堂感极强。

　　



　　△大转角

　　细数了一下，这个群众艺术馆，居然有多达13种的幕墙形式：石材外遮阳系统、入口点支式拉杆玻璃幕墙、钢肋点式全幕墙系统、转角大空间幕墙、框架式玻璃幕墙、铝板幕墙、铝板+铝合金型材格栅、采光顶玻璃幕墙、电动遮阳百页、框架石材幕墙、铝合金格栅吊顶幕墙、屋面铝合金格栅系统、栏杆系统。

　　



　　△点式玻璃幕 铝合金格栅吊顶

　　石材装饰格栅 相得益彰

　　



　　△铝合金格栅吊顶幕墙

　　镶以石材格栅的双层幕墙，实现了以“山影”为主题的夜晚泛光照明效果，让中国国画画风在这个现代建筑上相得益彰。

　　



　　△群艺馆照明 平日模式

　　



　　△群艺馆照明 山影模式

　　石材格栅系统的挂接方案，正在申请专利。

　　



　　△东立面-正在安装石材格栅

　　



　　△挂接系统

　　石材格栅拼接出5种不同的几何图案，分布在东南西北四个外立面上，很有种当代“壁画”的感觉。

　　



　　△东立面

　　



　　△西立面

　　



　　△西南视角

　　这个拥有最大面积的“天然石材格栅”单体和最大跨度的幕墙转角空间的济宁文化中心群众艺术馆再创中国之最。
